Mivel a hidak hosszabb ideig maradnak szolgálatban, olyan tényezők, mint a környezeti erózió és a hosszú távú terhelési hatások, elkerülhetetlenül a szerkezeti romláshoz, az anyag öregedéséhez és a teljesítmény lebomlásához vezetnek, és szükség van a biztonsági veszélyek megelőzésére szolgáló intézkedésekhez. Alapvető fontosságú a meglévő és az új hidak szerkezeti biztonsági teljesítményének hatékony megfigyelése. Az információ-alapú, digitális és intelligens technológiai módszerek és eszközök kiaknázásával a folyamatos megfigyelés, a hatékony felvétel, az adatkijelzés és a híd környezetéhez kapcsolódó paraméterek riasztási értékelése, a szerkezeti válaszok és a szerkezeti változások elérhetők. Leeg alapvető szerepenyomóadóA hídban a digitális megfigyelő rendszerek a hídon ható erőkkel kapcsolatos nyomás- vagy folyadékszint -változások mérésére szolgálnak, ezáltal betekintést nyújtanak a híd stresszállapotába, és hozzájárulnak a híd szállításának biztonságához.

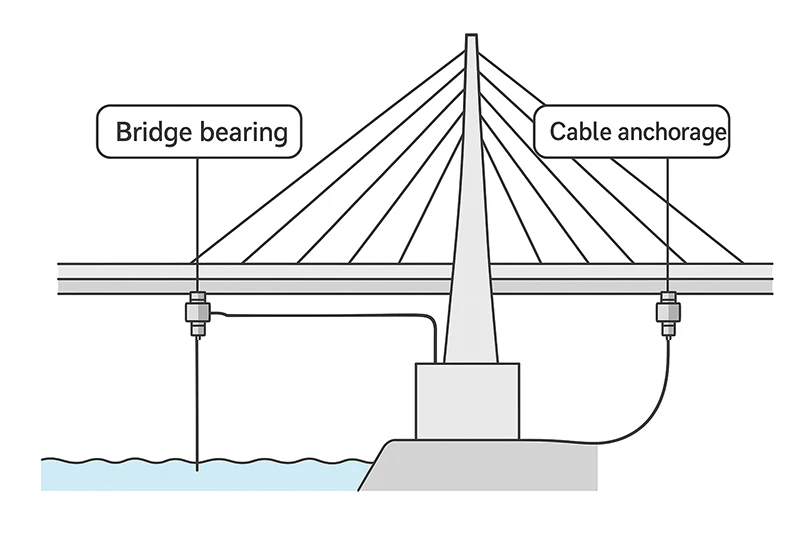

1. tipikus alkalmazás: csapágynyomás
A nyomásadó megfigyelő célja az itt található hídcsapágy (a felépítményt összekötő alkatrész az alszerkezethez). Funkciója kritikus: a csapágyak átviszik a terhelést a felépítményből az alszerkezetbe. A nyomásátviteliek valós időben mérhetik a függőleges csapágy-reakcióstényt, segítve megérteni a nyomásváltozásokat a jármű terhelése, a hőmérséklet-változások vagy a szeizmikus aktivitások alatt.
Jelentőség:
• Határozza meg, hogy a csapágy rendellenes stresszt (pl. Excentrikus terhelést, meghibásodást vagy felemelést).
• Segítsen a híd teljes terhelés-hordozó képességének kiértékelésében.
Tipikus alkalmazás 2: Kábelfeszültség -megfigyelés

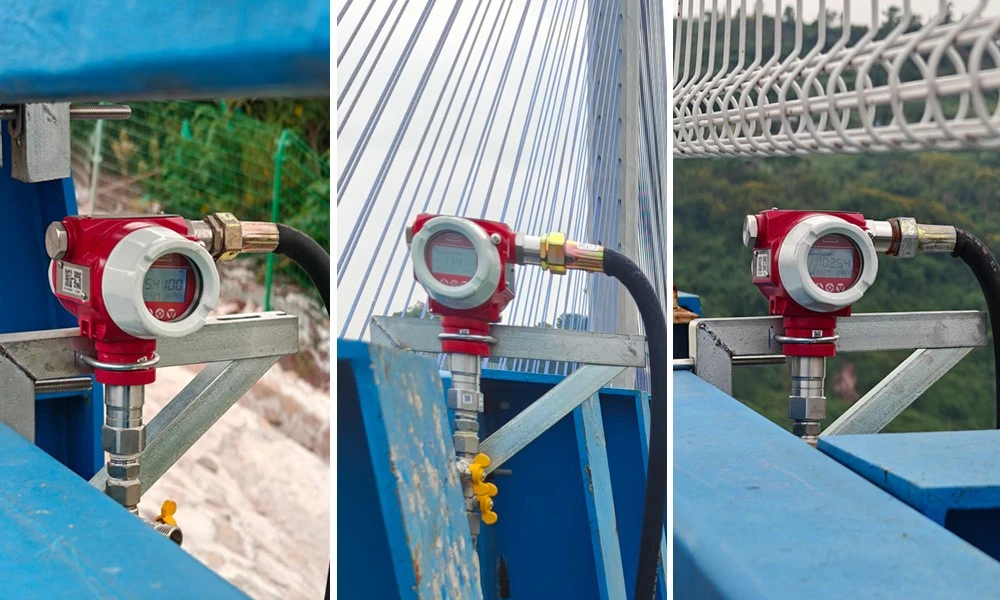

Ez az alkalmazás elsősorban a kábel-hídokat és a felfüggesztési hidakat célozza meg. A nyomásadó a hidraulikus feszítő rendszert vagy a henger nyomását a fő kábelek vagy a tartózkodási kábelek rögzítésére figyeli. Annak funkciója, hogy kiszámítsa a kábel feszültségét a hidraulikus rendszer nyomása alapján. A hengernyomást az olajszivattyúzás a hengerbe szivattyúzza, ami a dugattyú mozgását és erő előidézését eredményezi. A nyomástartomány általában 0-25 MPa, speciális nagynyomású alkalmazások elérhetők akár 40 MPa-ig.
Jelentőség:
• Gondoskodjon arról, hogy a stressz stabilitása a tartózkodási kábelekben vagy a fő kábelekben megakadályozza a strukturális instabilitást a stressz relaxációja vagy a fáradtság miatt.
• Fenntartja a nyomásértéket a beállított tartományon belül; A megfigyelő rendszer riasztást vált ki, ha az értékek eltérnek, megakadályozva a csapágyak, kábelek vagy gerendák károsodását.
A nyomásátvitel további alkalmazása a hidakban:
NyomóadóA nyomás/csővezeték nyomásának megfigyelésére is használják a hídfedélzet -vízelvezető rendszerben. Elsősorban a folyadékszint vagy a csővezeték nyomását figyelik a fedélzeti vízelvezető csövekben és a tágulási ízületi csövekben, hogy megakadályozzák a vízfelhalmozódást az esős évszakokban, ami befolyásolhatja a közlekedés biztonságát vagy a szerkezeti korróziót.
